青島賽邦作為焊接變位機研發、生產、銷售、售后于一體的生產廠家，可以實現非標現貨定制，L型焊接變位機作為常見的焊輔設備，廣泛應用于管道、換熱器、鋼結構、汽車制造、五金、建筑等領域，提高各領域的焊接自動化水平。

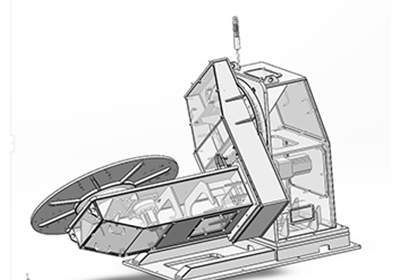

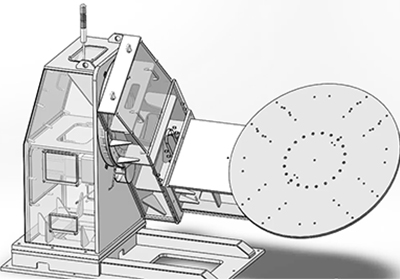

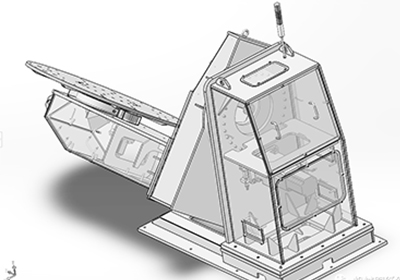

青島賽邦生產的L型焊接變位機使焊件任一待焊焊縫變?yōu)榇呛浮⑵胶负推浇呛返睦硐胛恢煤附樱瑥亩子诤附硬僮鳎ＷC焊接質量。
工作原理：
焊接變位機通過回轉和翻轉，來幫助焊縫更好地呈現，焊接變位機在工作中，電機帶動多級蝸輪減速器傳動，通過主軸實現工作臺回轉，電機采用變頻器無級調速，因而具有調速范圍寬、運行平穩等特點，手輪通過蝸桿、蝸輪傳動，從而帶動工作臺在120°范圍內翻磚，通過360°可控角度調整，提高了焊接精度。
技術參數：
| 型號 | CPL-30 | |
| 額定負載 | 3000kg | |
| 翻轉變位直徑 | 1500mm | |
| 水平回轉直徑 | 1200mm | |
| 第一軸回轉角度 | ±180° | |
| 第二軸翻轉角度 | ±360° | |
| 第一軸額定回轉速 | 15°/S | |
| 第二軸額定翻轉速 | 50°/S | |
| 重復定位精度 | ±0.1mm | |
| 換位軸心高度 | 1000mm | |
| 供電等級 | 三相200V,±10% 50HZ | |
| 絕緣等級 | H | |
焊接變位機調試：
1、進入手動操作界面并選擇正確的工具坐標。
2、進入校準，選擇定位器，選擇“基礎”。
3、將機器人工具移動到定位器轉盤上的標記處，點擊“修改位置”記錄位置。
4、將分度器旋轉一定角度，再次將機器人工具移動到分度器轉盤上的標記處，點擊“修改位置”記錄。
5、移動機器人離開定位器，并記錄點位，完成所有記錄后，點擊“確定”完成計算。
6、設置完成后，進行開始試驗，檢查回轉和翻轉角度是否正常以及與焊接機器人的協調運動；
7、檢查無誤后，進行批量焊接生產。
